MEB2D Miernik natężenia efektu Barkhausena z wirującym polem magnetycznym

Przeznaczenie urządzenia

Urządzenie przeznaczone jest do automatycznego pomiaru rozkładu kątowego natężenia efektu Barkhausena. Sonda efektu Barkhausena zawiera dwa skrzyżowane elektromagnesy i cewkę detekcyjną z rdzeniem ferrytowym. Wyniki badania wykorzystać można do szybkiej oceny anizotropii właściwości magnetycznych oraz kierunków głównych i poziomu naprężeń własnych.

Właściwości

Układ centralny urządzenia przeprowadza  zaawansowaną wszechstronną analizę impulsów napięciowych  efektu Barkhausena.

Cechy urządzenia:

  1. Innowacyjna sonda efektu Barkhausena generująca wirujące pole magnetyczne.
  2. W pełni funkcjonale oprogramowanie sterujące oraz rejestrujące wyniki pomiaru (wraz z wersją instalacyjną).
  3. Zintegrowane z programem sterującym moduły programowej, zaawansowanej analizy danych pomiarowych.
  4. Zasilanie sieciowe poprzez wysokowydajny zewnętrzny zasilacz impulsowy.
  5. Komputer sterujący w zestawie.
  6. Skrzynia transportowa.

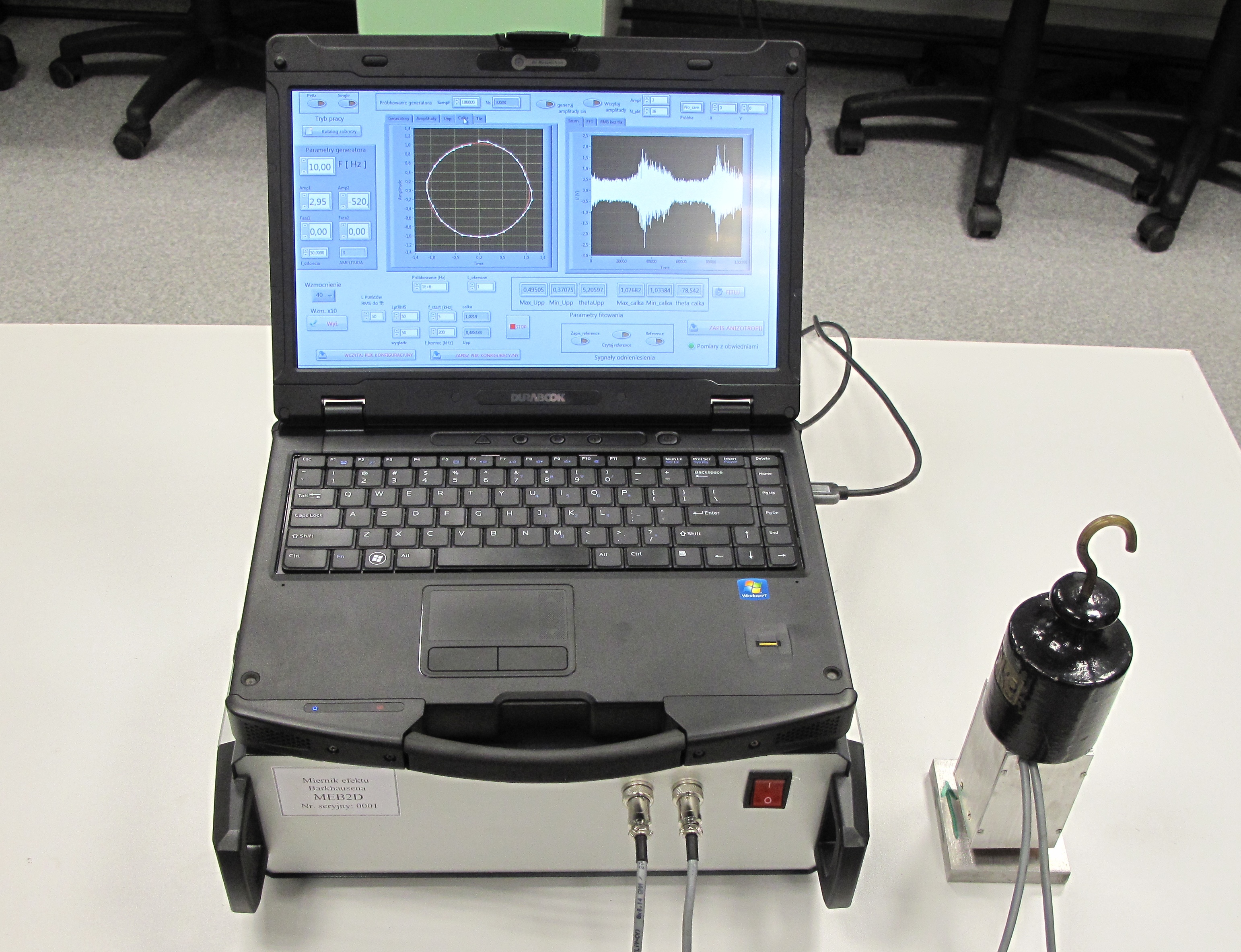

Składniki  urządzenia:

1.  Jednostka centralna

2.  Sonda

3.  Komputer

4.  Waliza

Parametry urządzenia:

  1. Pełna regulacja charakteru oraz zakresu generowanych sygnałów napięciowych, sterujących wzmacniaczami prądowymi niezależnych układów magnesujących.
  2. Możliwość wykorzystania standardowych oraz arbitralnych przebiegów napięcia sterującego układami magnesującymi.
  3. Dowolny zakres częstości i nachyleń przebiegów sterujących, ze względu na wykorzystanie ferromagnetycznych obwodów magnetycznych, softwarowo ograniczony do 100Hz.
  4. Potrójny generator cyfrowo-analogowy o częstotliwości przetwarzania danych na poziomie 1,54 MHz.
  5. Pełna regulacja wzmocnienia analogowego toru pomiarowego.
  6. Przetwarzanie analogowo cyfrowe sygnałów pomiarowych z rozdzielczością 16 bitów i maksymalną częstotliwością konwersji równą 1MHz.
  7. Zakres częstotliwości rejestrowanego sygnału napięciowego szumu Barkhausena od 500Hz do 500kHz.
  8. Cyfrowe filtrowanie rejestrowanego sygnału oparte o analizę fourierowską.

Wieloparametrowa analiza sygnałów napięciowych (RMS, P-P, Integral), rejestracja i kontrola strumienia indukcji pola magnetycznego w obwodach magnesujących.

Gwarancja 12 miesięcy
